Baby-G【BG-340】電池交換。

 100均でマンガンリチウム電池【CR1616】を購入。

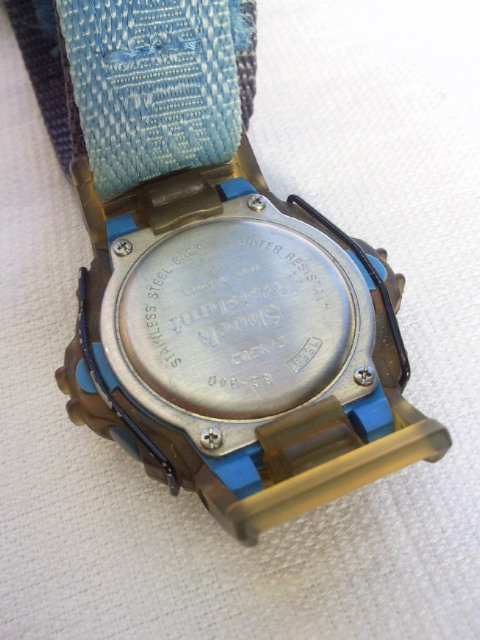

2回目のBaby-G【BG-340】の電池を交換。裏蓋が見えるようにバンドを外します。前回学習した(?)ので、今回は片方しか外してません。

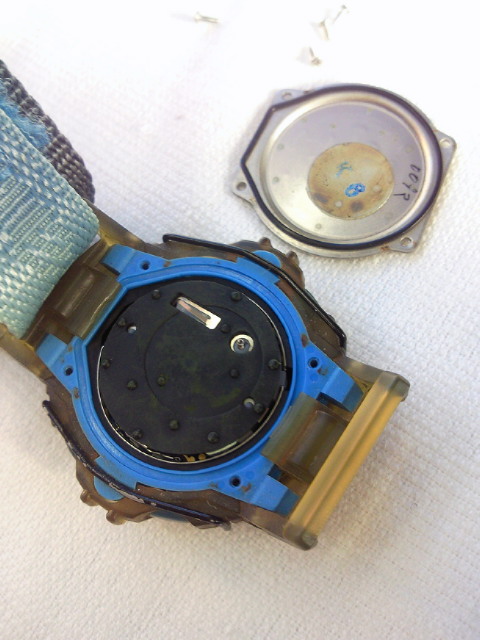

精密ドライバーの+で裏蓋を留めているビス4本を外し、裏蓋を外しました。バンドのガイドが邪魔になりますが、浮かせれば裏蓋が外せます。

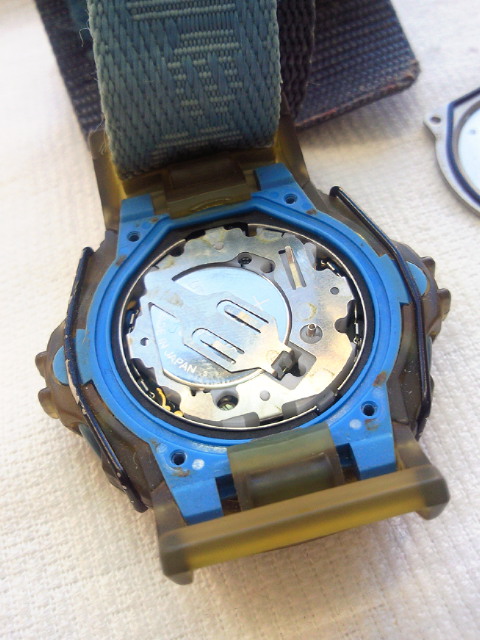

電池を押さえている金具を外そうとしましたが…あれ? これ、縫い針的な先の細いものがないと外せないんだっけ。(^_^;

ということで、クリップを針金状に延ばして先端を卓上グラインダーで削りました。(爆)

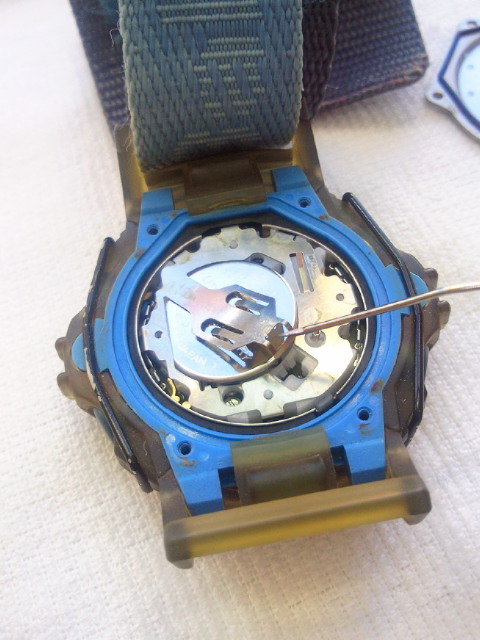

フックに針金を引っかけて、

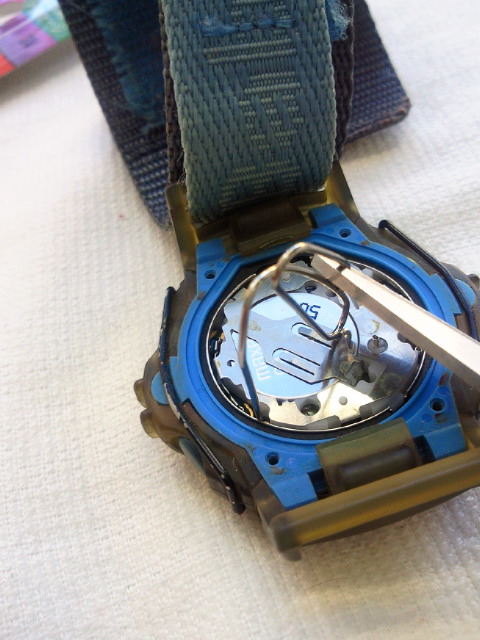

電池を押さえている金具を浮かせました。

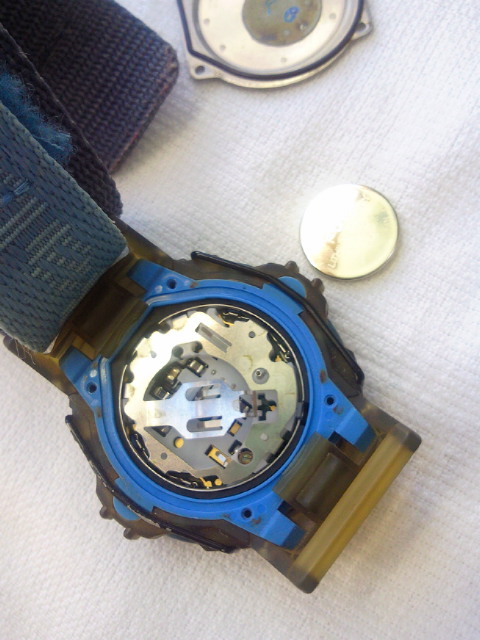

電池を横にスライドさせて取り出し。

電池と押さえ金具をセット。これだけだと液晶表示がおかしくなっているので、先ほどの針金(クリップ)でリセット。先端を削ったほうをAC(ALL CLEAR)端子に当て、電池の+とショートさせるとリセット完了。

無事に復活。∠( 'ω')/
時刻を合わせてできあがり。
